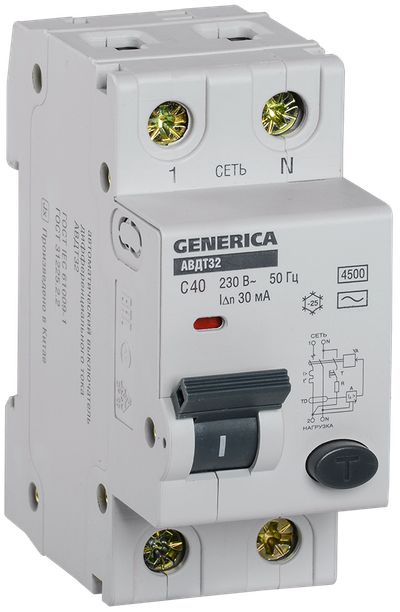

Автоматический выключатель дифференциального тока АВДТ32 C40 GENERICA
Артикул:
Основные характеристики
| Номин ток, А | 40 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
Описание
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +50°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
- Помехоустойчивая схема.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Увеличенная способность 4,5 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Особенности конструкции
Технические характеристики
| Номин ток, А | 40 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Количество защищенных полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Монтажная глубина - ниши, мм | 75 |
| Степень защиты - IP | IP20 |
| Отключение нейтрали | Да |
| Наличие теплового расцепителя | Да |
| Ширина по количеству модульных расстояний | 2 |
| Номинальная диф наибольшая вкл и откл способность, А | 4500 |
| Наличие электронного расцепителя | Нет |
| Частота | 50 Гц |
| Наличие дифференциального расцепителя | Нет |
| Тип монтажа | на DIN-рейку |
| Тип подключения | Винтовое соединение |
| Наличие электромагнитного расцепителя | Да |
| Класс токоограничения | 3 |
| Тип расцепителя | Тепловой, электромагнитный |
| Макс сечение входящего кабеля, мм² | 25 |
| Общ количество полюсов | 2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056502572 | 4606056502589 | 4606056502596 |
| Вес брутто, кг | 0.208 | 1.25 | 12.5 |
| Вес нетто, кг | 0.18 | 1.08 | 11.7 |
| Объем, м^3 | 0.000403 | 0.001935 | 0.024206 |
| Длина, см | 8.8 | 24.5 | 49 |
| Высота, см | 7.7 | 8.4 | 19 |
| Ширина, см | 3.9 | 9.4 | 26 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
