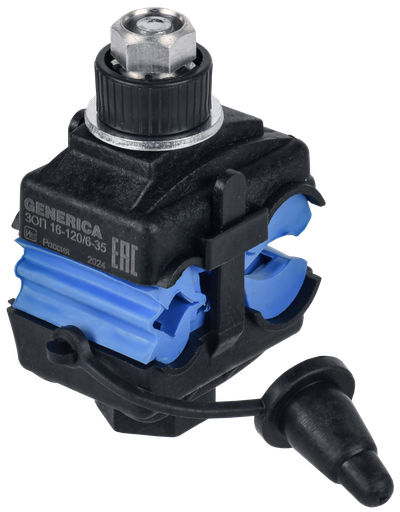

Зажим ответвительный прокалывающий переходный ЗОП 16-120/6-35 GENERICA
Новинка
Артикул:
Основные характеристики
| Номин поперечное сечение переходной секции, мм² | 16...120 |
| Номин поперечное сечение ответвления, мм² | 6...35 |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Номинальное сечение главного провода, SE, мм² | 16...120 |
| Номинальное поперечное сечение ответвления, SM / RM, мм² | 6...35 |
Описание
Зажимы ЗОП ТМ GENERICA предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ., а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Корпус зажима выполнен из стеклоармированного полиамида и устойчив к УФ излучению.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- Надежность
- Простой монтаж
- Для визуального отличия от прокалывающих зажимов для изолированных проводов, уплотнитель выполнен в ярко-синем цвете
Технические характеристики
| Номин поперечное сечение переходной секции, мм² | 16...120 |
| Номин поперечное сечение ответвления, мм² | 6...35 |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Номинальное сечение главного провода, SE, мм² | 16...120 |
| Номинальное поперечное сечение ответвления, SM / RM, мм² | 6...35 |
| Тип изделия/компонента | Сжим ответвительный |
| Момент срыва головки болта при монтаже, Нм | 16 |
| Ширина, мм | 53 |
| Со срывной головкой болта | Да |
| Номин напряжение, В | 1000 |
| Длина, мм | 55 |
| Температура эксплуатации, °C | -60...50 |
| Высота, мм | 87.0 |
| Вес, кг | 0,100 |
| Изолированный зажим | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 100 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН |
| Штрихкод | 4610084730623 | 4610084730708 |
| Вес брутто, кг | 0.107 | 10.681 |
| Вес нетто, кг | 0.08 | 8 |
| Объем, м^3 | 0.000192 | 0.0192 |
| Длина, см | 11.5 | 34.4 |
| Высота, см | 4 | 16.3 |
| Ширина, см | 10 | 34.3 |
| Способ нанесения информации | На стикер | На стикер |
