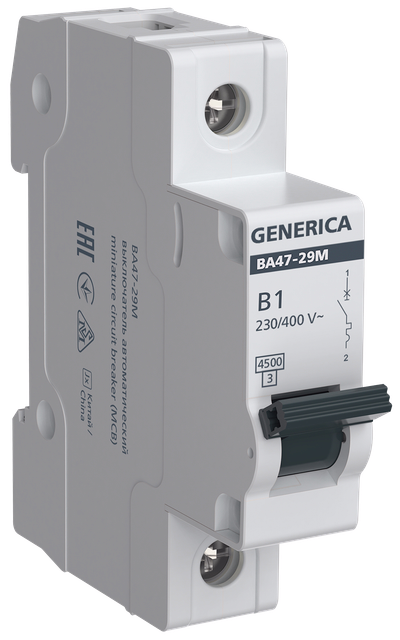

Автоматический выключатель ВА47-29М 1P 1А 4,5кА B GENERICA
Артикул:
Основные характеристики
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий ряд характеристик и номинальных токов.
- Одновременное подключение до двух дополнительных контактов.
- Возможность опломбировки.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 3.0 |
| Мех износостойкость, циклов | 10000 |
| Тип монтажа | EV004369 |
| Климатическое исполнение | УХЛ4 |
| Количество силовых полюсов | EV000599 |
| Наличие взрывозащиты | IEK_V0000020 |
| Отключающая способность по EN 60898, кА | 4,5 |
| Класс защиты от поражения электрическим током | 0 |
| Наличие теплового расцепителя | Да |
| Степень защиты - IP | IP20 |
| Электр износостойкость, циклов | 4000 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 4.5 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 4.5 |
| Отключение нейтрали | Нет |
| Тип подключения | Винтовое соединение |
| Ремонтопригодность | Нет |
| Возможность присоединения шин | PIN (штырь) |
| Тип монтажной рейки | IEK_V0000022 |
| Возможна дополнит комплектация | Да |
| Макс сечение входящего кабеля, мм² | 25 |
| Наличие дифференциального расцепителя | Нет |
| Режим работы | Продолжительный-S1 |
| Наличие электронного расцепителя | Нет |
| Ширина по количеству модульных расстояний | 1 |
| Общ количество полюсов | 1 |
| Сфера применения | IEK_V0000012 |
| Вес одного полюса, кг | 0,085 |
| Рабочая температура окружающей среды, °C | -40...70 |
| Количество защищенных полюсов | 1 |
| Номин напряжение изоляции Ui, В | 415 |
| Наличие электромагнитного расцепителя | Да |
| Частота, Гц | 50 |
| Частота, Гц | 50 |
| Номин ток, А | 1.0 |
| Номинальный ток, А | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 144 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084420463 | 4610084420470 | 4610084420487 |
| Вес брутто, кг | 0.103 | 1.336 | 13.98 |
| Вес нетто, кг | 0.09 | 1.08 | 12.96 |
| Объем, м^3 | 0.000108 | 0.001489 | 0.021533 |
| Длина, см | 7.5 | 22.2 | 53.5 |
| Высота, см | 8 | 7.8 | 17.5 |
| Ширина, см | 1.8 | 8.6 | 23 |
| Способ нанесения информации | На изделие | На стикер | На коробку |
