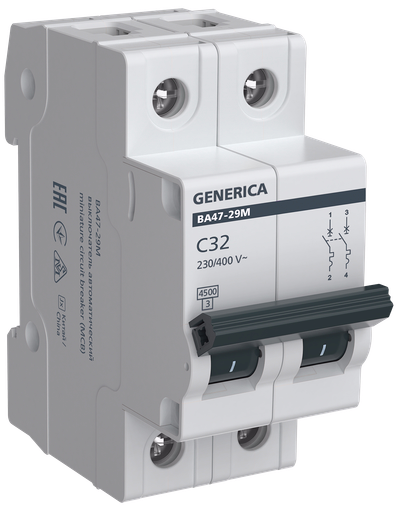

Автоматический выключатель ВА47-29М 2P 32А 4,5кА C GENERICA
Основные характеристики
| Номинальный ток, А | 32.0 |
| Номинальное рабочее напряжение, В | 400 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 4,5 |
| Количество полюсов | 2 |
Описание
Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий ряд характеристик и номинальных токов.
- Одновременное подключение до двух дополнительных контактов.
- Возможность опломбировки.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
| Номинальный ток, А | 32.0 |
| Номинальное рабочее напряжение, В | 400 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 4,5 |
| Количество полюсов | 2 |
| Тип напряжения | Переменный (AC) |
| Сфера применения | Бытовое |
| Подходит для установки заподлицо | Да |
| Ремонтопригодность | Нет |
| Климатическое исполнение | УХЛ4 |
| Степень защиты - IP | IP20 |
| Тип подключения | Винтовое соединение |
| Электр износостойкость, циклов | 4000 |
| Класс защиты от поражения электрическим током | 0 |
| Сечение многожильного гибкого провода, мм² | 1...25 |
| Наличие взрывозащиты | Без взрывозащиты |
| Частота, Гц | 50 |
| Общ количество полюсов | 2 |
| Вес одного полюса, кг | 0,085 |
| Режим работы | Продолжительный-S1 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 4.5 |
| Сечение одножильного жёсткого провода, мм² | 1...25 |
| Макс сечение входящего кабеля, мм² | 25 |
| Наличие дифференциального расцепителя | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 4.5 |
| Отключение нейтрали | Нет |
| С задержкой | Нет |
| Тип монтажа | на DIN-рейку |
| Потери энергии, Вт | 12.0 |
| Рабочая температура окружающей среды, °C | -40...50 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Класс токоограничения | 3 |
| Ширина по количеству модульных расстояний | 2 |
| Тип монтажной рейки | ТН-35 |
| Возможна дополнит комплектация | Нет |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Мех износостойкость, циклов | 10000 |
| Наличие теплового расцепителя | Да |
| Возможность присоединения шин | PIN (штырь) |
| Количество защищенных полюсов | 2 |
| Тип расцепителя | Тепловой, электромагнитный |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 157.08 KB)
Сертификат 004 (PDF, 998.12 KB)
Сертификат 004 (PDF, 2.39 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 037 (PDF, 3.24 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 72 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084405231 | 4610084405248 | 4610084405255 |
| Вес брутто, кг | 0.193 | 1.158 | 13.9 |
| Вес нетто, кг | 0.18 | 1.08 | 12.96 |
| Объем, м^3 | 0.000293 | 0.001758 | 0.021096 |
| Длина, см | 7.5 | 22.2 | 54 |
| Высота, см | 8 | 7.8 | 17 |
| Ширина, см | 3.6 | 8.6 | 23 |
| Способ нанесения информации | На изделие | На стикер | На коробку |
