Ограничитель импульсных перенапряжений ОПС1-C 1Р 10/40кА 230В GENERICA
Основные характеристики
| Количество полюсов | 1 |
| Всего разряженного тока-8 или 20-L N PE, кА | 40 |
| Степень защиты - IP | IP20 |
| Макс. длительное напряжение перемен. тока АС, В | 275 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
Описание
Устройства используются для защиты электрических сетей и электрооборудования при прямом или наведенном воздействии грозовых или импульсных перенапряжений. Предназначены для использования в однофазных или трехфазных сетях переменного тока.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Экономичное решение.
- Светодиодный индикатор наличия напряжения.
- Моноблочное исполнение.
- Используется оксидно-цинковый варистор.
- Материал корпуса из огнеупорного пластика.
Технические характеристики
| Количество полюсов | 1 |
| Всего разряженного тока-8 или 20-L N PE, кА | 40 |
| Степень защиты - IP | IP20 |
| Макс. длительное напряжение перемен. тока АС, В | 275 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Номин значение разрядки перенапряж-8-20-L-N, кА | 20 |
| Сигнал на устройстве | Оптический |
| С удаленным сигналом | Нет |
| Уровень защиты напряжения, кВ | 1,8 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Сертификат 004 (PDF, 1.85 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 932.32 KB)
Сертификат 004 (PDF, 1.10 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 479.09 KB)
Дополнительное фото продукта (JPG, 1001.56 KB)
Дополнительное фото продукта (JPG, 375.96 KB)
Дополнительное фото продукта (JPG, 1005.77 KB)
Дополнительное фото продукта (JPG, 798.97 KB)
Дополнительное фото продукта (JPG, 425.61 KB)
Дополнительное фото продукта (JPG, 1007.31 KB)
Дополнительное фото продукта (JPG, 626.85 KB)
Дополнительное фото продукта (JPG, 1.34 MB)
Листовка (PDF, 201.87 KB)

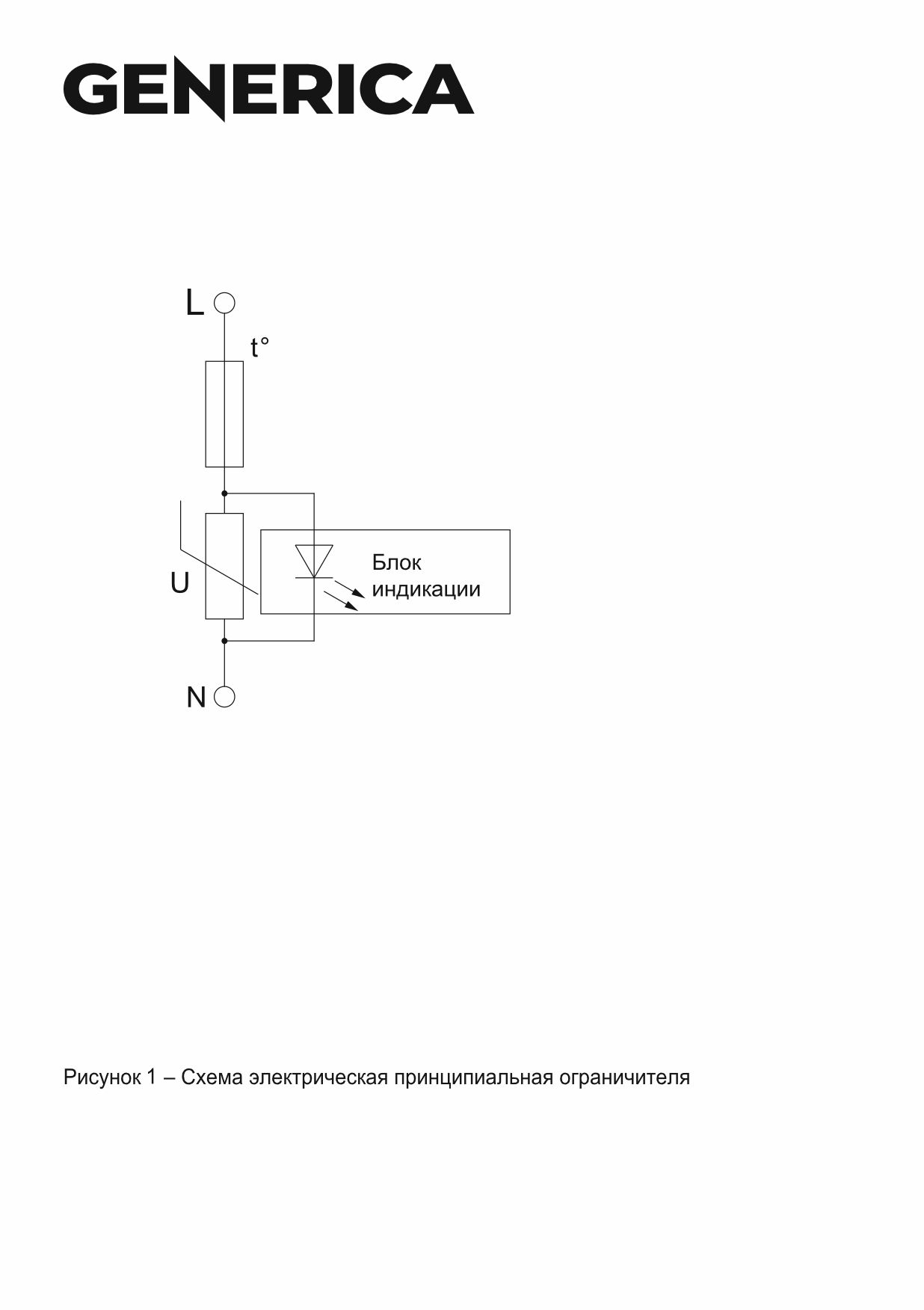

Схема Подключения (JPG, 56.18 KB)

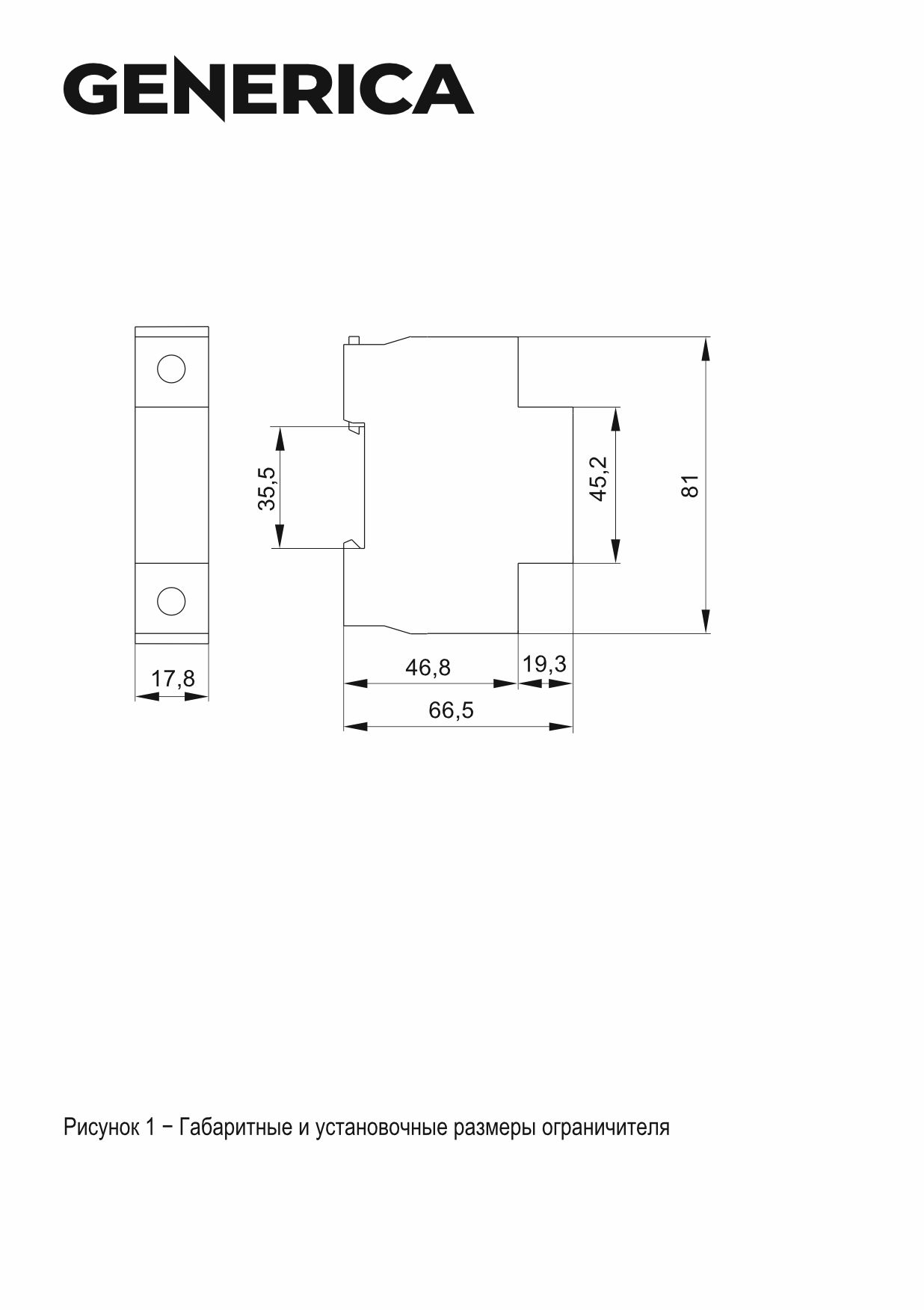

Габаритный Чертеж (JPG, 65.17 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 144 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056665376 | 4606056665383 | 4606056665390 |
| Вес брутто, кг | 0.086 | 1.032 | 12.384 |
| Вес нетто, кг | 0.086 | 1.032 | 12.384 |
| Объем, м^3 | 0.00015 | 0.001489 | 0.0216 |
| Длина, см | 8.3 | 22.2 | 53.5 |
| Высота, см | 7.4 | 7.8 | 17.5 |
| Ширина, см | 1.9 | 8.6 | 23 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
