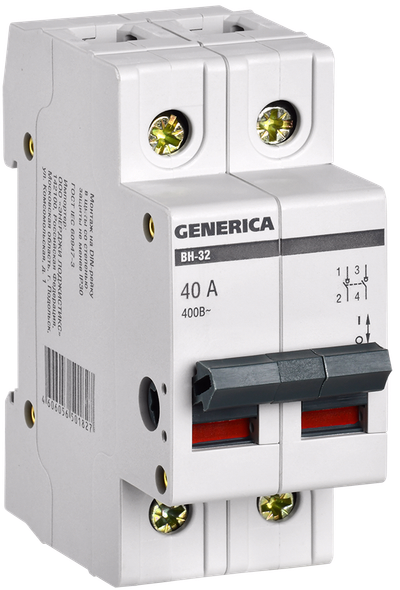

Выключатель нагрузки (мини-рубильник) ВН-32 2Р 40А GENERICA
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 40 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 2 |
| Номин раб напряжение, В | 400 |
Описание
Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 40 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 2 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Количество переключающих контактов | 0 |
| Ширина по количеству модульных расстояний | 2 |
| Категория применения | AC-22 А |
| Номин отключающая способность, кА | - |
| Макс поперечное сечение проводника, мм² | 35 |
| Присоединительная способность контактных зажимов, мм² | 4...35 |
| Электр износостойкость, циклов | 20000 |
| Цвет | Серый |
| Мех износостойкость, циклов | 30000 |
| Диапазон рабочих температур, °C | -40...50 |
| Группа механического исполнения | M1 |
| С сигнальной лампой - индикатором | Нет |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Тип лампы | Не применимо |
| Частота сети, Гц | 50 |
| Относительная влажность воздуха | 50% при 40°С |
| Вкл и откл способность, I на Ie | 3 |
| Рабочее положение | Вертикальное |
| Степень защиты - IP | IP20 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 877.09 KB)
Дополнительное фото продукта (JPG, 997.34 KB)
Дополнительное фото продукта (JPG, 870.24 KB)
Дополнительное фото продукта (JPG, 1010.52 KB)
Дополнительное фото продукта (JPG, 890.52 KB)
Дополнительное фото продукта (JPG, 1.50 MB)
Дополнительное фото продукта (JPG, 1.63 MB)
Дополнительное фото продукта (JPG, 2.30 MB)
Дополнительное фото продукта (JPG, 869.74 KB)
Габаритный Чертеж (JPG, 78.78 KB)
Листовка (PDF, 201.87 KB)
Схема Подключения (JPG, 54.80 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 72 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056501827 | 4606056501834 | 4606056501841 |
| Вес брутто, кг | 0.146 | 0.875 | 10.5 |
| Вес нетто, кг | 0.156 | 0.936 | 11.232 |
| Объем, м^3 | 0.000306 | 0.00139 | 0.022032 |
| Длина, см | 7.5 | 22 | 51 |
| Высота, см | 8 | 7.9 | 18 |
| Ширина, см | 3.6 | 8 | 24 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
