Дифференциальный автоматический выключатель АД12 2Р 16А 30мА GENERICA
Основные характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
Описание
Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставкой срабатывания 30 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования. – защиту от перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 16 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Наличие электронного расцепителя | Нет |
| Тип подключения | Винтовое соединение |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Тип монтажа | на DIN-рейку |
| Наличие дифференциального расцепителя | Да |
| Номинальная диф наибольшая вкл и откл способность, А | 4500 |
| Отключающая способность по IEC 61009-1, А | 4500 |
| Макс сечение входящего кабеля, мм² | 25 |
| Отключающая способность по EN 60898, кА | 4,5 |
| Наличие электромагнитного расцепителя | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Частота | 50 Гц |
| Тип расцепителя | Тепловой, электромагнитный |
| Общ количество полюсов | 2 |
| Монтажная глубина - ниши, мм | 75 |
| Степень защиты - IP | IP20 |
| Количество защищенных полюсов | 2 |
| Ширина по количеству модульных расстояний | 3,4 |
| Отключение нейтрали | Да |
| Класс токоограничения | 3 |
| Наличие теплового расцепителя | Да |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 037 (PDF, 1.16 MB)
Декларация 037 (PDF, 1.25 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат 004 (PDF, 408.92 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 931.62 KB)
Сертификат 004, 020 (PDF, 2.06 MB)
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.31 MB)
Дополнительное фото продукта (JPG, 767.72 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Дополнительное фото продукта (JPG, 952.08 KB)
Дополнительное фото продукта (JPG, 626.21 KB)
Дополнительное фото продукта (JPG, 1.04 MB)
Дополнительное фото продукта (JPG, 966.20 KB)
Дополнительное фото продукта (JPG, 2.19 MB)
Дополнительное фото продукта (JPG, 866.43 KB)
Дополнительное фото продукта (JPG, 1.06 MB)

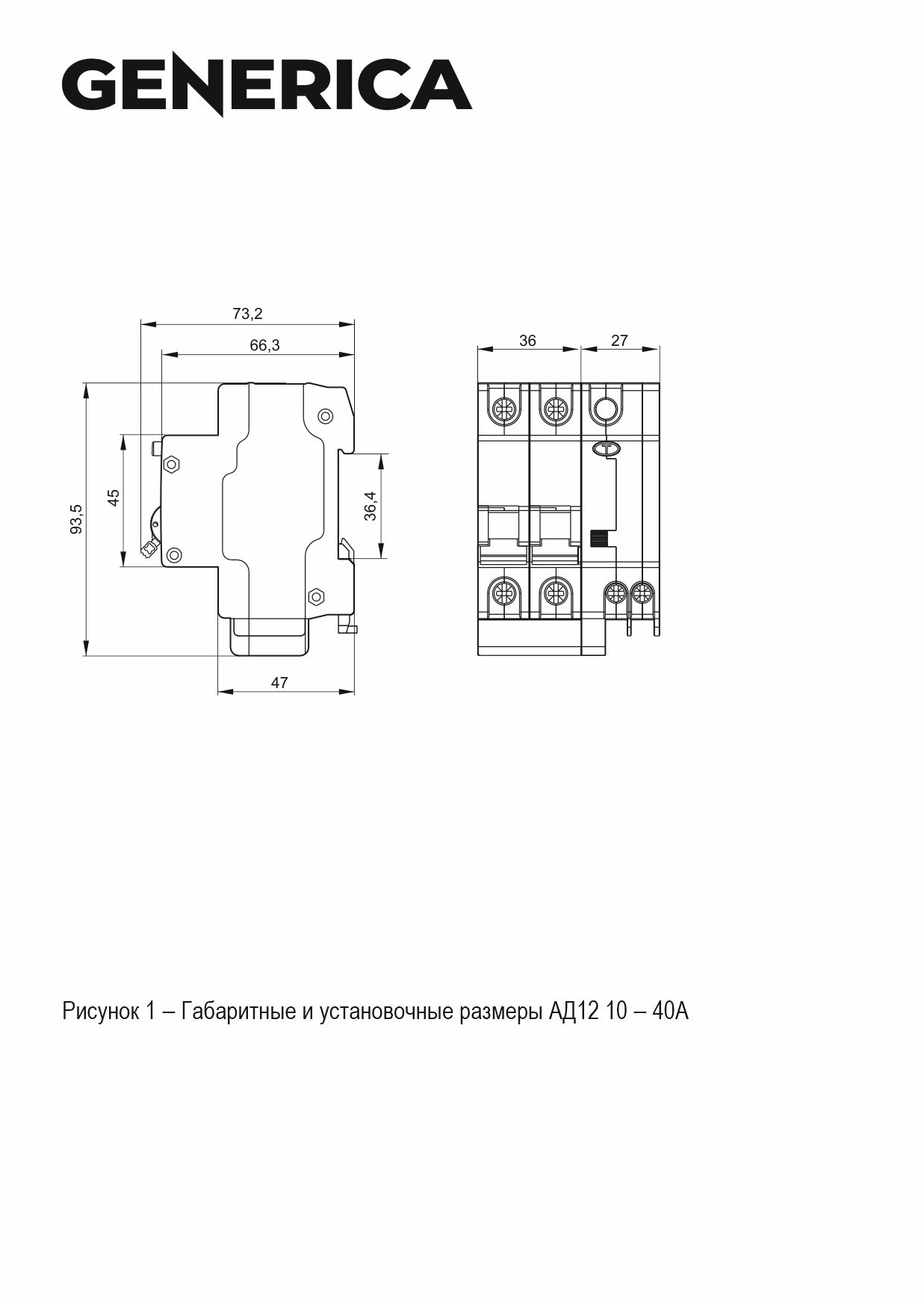

Габаритный Чертеж (JPG, 84.01 KB)
Листовка (PDF, 201.87 KB)
Схема Подключения (JPG, 1.90 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056502060 | 4606056502077 | 4606056502084 |
| Вес брутто, кг | 0.3 | 1.5 | 12 |
| Вес нетто, кг | 0.26 | 1.3 | 12.2 |
| Объем, м^3 | 0.000678 | 0.002722 | 0.027132 |
| Длина, см | 9.6 | 32.4 | 42 |
| Высота, см | 7.8 | 8.4 | 19 |
| Ширина, см | 6.3 | 10 | 34 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
