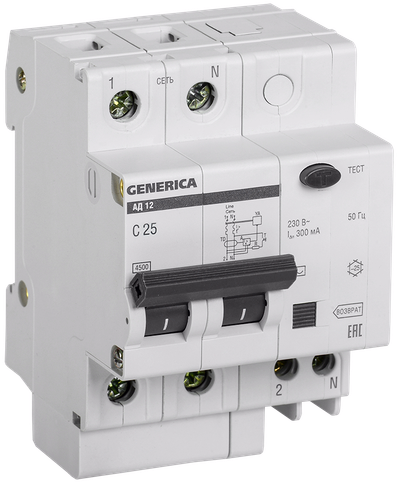

Дифференциальный автоматический выключатель АД12 2Р 25А 300мА GENERICA
Артикул:
Основные характеристики
| Номин ток, А | 25 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,3 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
Описание
Быстродействующие защитные выключатели обеспечивают: – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 25 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,3 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Наличие электромагнитного расцепителя | Да |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Отключающая способность по IEC 61009-1, А | 4500 |
| Монтажная глубина - ниши, мм | 75 |
| Тип монтажа | на DIN-рейку |
| Ширина по количеству модульных расстояний | 3,4 |
| Наличие теплового расцепителя | Да |
| Тип подключения | Винтовое соединение |
| Номинальная диф наибольшая вкл и откл способность, А | 4500 |
| Общ количество полюсов | 2 |
| Степень защиты - IP | IP20 |
| Отключение нейтрали | Да |
| Наличие дифференциального расцепителя | Да |
| Макс сечение входящего кабеля, мм² | 25 |
| Частота | 50 Гц |
| Количество защищенных полюсов | 2 |
| Класс токоограничения | 3 |
| Тип расцепителя | Тепловой, электромагнитный |
| Наличие электронного расцепителя | Нет |
| Отключающая способность по EN 60898, кА | 4,5 |
Документация
Сертификаты
Декларация 037 (PDF, 1.25 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат 004 (PDF, 408.92 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 931.62 KB)
Сертификат 004, 020 (PDF, 2.06 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 037 (PDF, 1.16 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056573640 | 4606056573657 | 4606056573664 |
| Вес брутто, кг | 0.325 | 1.625 | 13 |
| Вес нетто, кг | 0.26 | 1.3 | 12.22 |
| Объем, м^3 | 0.000737 | 0.002722 | 0.029484 |
| Длина, см | 9.6 | 32.4 | 42 |
| Высота, см | 7.8 | 8.4 | 18 |
| Ширина, см | 6.3 | 10 | 39 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
