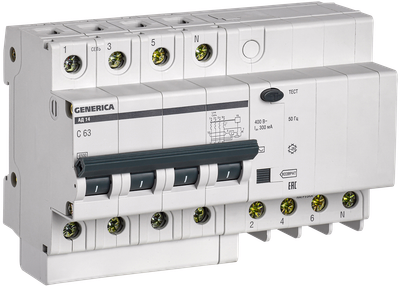

Дифференциальный автоматический выключатель АД14 4Р 63А 300мА GENERICA
Основные характеристики
| Номин ток, А | 63 |
| Количество полюсов | 4 |
| Номин ток утечки, А | 0,3 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
Описание
Быстродействующие защитные выключатели обеспечивают: – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 63 |
| Количество полюсов | 4 |
| Номин ток утечки, А | 0,3 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230/400 |
| Количество защищенных полюсов | 4 |
| Наличие электронного расцепителя | Нет |
| Тип подключения | Винтовое соединение |
| Тип монтажа | на DIN-рейку |
| Класс токоограничения | 3 |
| Степень защиты - IP | IP20 |
| Наличие теплового расцепителя | Да |
| Монтажная глубина - ниши, мм | 75 |
| Наличие дифференциального расцепителя | Да |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Общ количество полюсов | 4 |
| Макс сечение входящего кабеля, мм² | 25 |
| Ширина по количеству модульных расстояний | 7,4 |
| Отключающая способность по IEC 61009-1, А | 4500 |
| Отключение нейтрали | Да |
| Частота | 50 Гц |
| Отключающая способность по EN 60898, кА | 4,5 |
| Номинальная диф наибольшая вкл и откл способность, А | 4500 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Наличие электромагнитного расцепителя | Да |
| Тип расцепителя | Тепловой, электромагнитный |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 745.18 KB)
Дополнительное фото продукта (JPG, 592.28 KB)
Дополнительное фото продукта (JPG, 704.75 KB)
Дополнительное фото продукта (JPG, 867.16 KB)
Дополнительное фото продукта (JPG, 533.76 KB)
Дополнительное фото продукта (JPG, 593.69 KB)
Дополнительное фото продукта (JPG, 678.46 KB)
Дополнительное фото продукта (JPG, 1.73 MB)
Дополнительное фото продукта (JPG, 838.10 KB)
Дополнительное фото продукта (JPG, 1.05 MB)
Схема Подключения (JPG, 1.90 MB)
Габаритный Чертеж (JPG, 98.91 KB)
Листовка (PDF, 201.87 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 24 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056573855 | 4606056573862 | 4606056573879 |
| Вес брутто, кг | 0.651 | 1.954 | 15.63 |
| Вес нетто, кг | 0.31 | 0.93 | 7.92 |
| Объем, м^3 | 0.001325 | 0.003408 | 0.031806 |
| Длина, см | 13.4 | 29.4 | 57 |
| Высота, см | 7.8 | 8.4 | 18 |
| Ширина, см | 9.6 | 13.8 | 31 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
