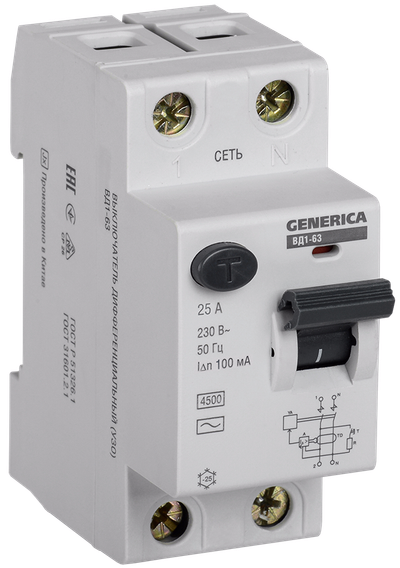

Выключатель дифференциальный (УЗО) ВД1-63 2Р 25А 100мА GENERICA
Артикул:
Основные характеристики
| Номинальный ток, А | 25 |
| Количество полюсов | 2 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.10 |
| Тип тока утечки | Переменный (AC) |
Описание
Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.
Преимущества
- Индикатор положения главной контактной группы.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Возможность подключения гибким проводником или шиной PIN.
- Условный ток короткого замыкания 4,5кА.
- Монолитная лицевая панель.
- Единый стиль исполнения со всеми устройствами линейки GENERICA.
Особенности конструкции
Технические характеристики
| Номинальный ток, А | 25 |
| Количество полюсов | 2 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.10 |
| Тип тока утечки | Переменный (AC) |
| Селективная защита | Нет |
| Номин напряжение, В | 230 |
| Момент затяжки, нм | 2 |
| Вес, кг | 0.2 |
| Возможна дополнит комплектация | Нет |
| Тип монтажа | На DIN-рейку |
| Кратковременная задержка срабатывания | Нет |
| Частота | 50 Гц |
| откл способность при коротком замыкании-Icw, кА | 4,5 |
| Электр износостойкость, циклов | 4000 |
| Импульсная прочность, кА | 0,25 |
| Макс сечение входящего кабеля, мм² | 50 |
| Степень защиты - IP | IP20 |
| Регулировка тока утечки | Нет |
| Номин условный ток короткого замыкания Icn, А | 4500 |
| Номин неоткл диф ток, мА | 50.0 |
| Номин раб напряжение, В | 230 |
| С регулировкой задержки | Нет |
| Мех износостойкость, циклов | 10000 |
| Условный номин ток короткого замыкания Iq, кА | 4,5 |
| Режим работы | Продолжительный-S1 |
| Ширина по количеству модульных расстояний | 2 |
| Номин ток, А | 25 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 48 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056729573 | 4606056729580 |
| Вес брутто, кг | 0.188 | 9 |
| Вес нетто, кг | 0.169 | 8.1 |
| Объем, м^3 | 0.000346 | 0.016625 |
| Длина, см | 9 | 50 |
| Высота, см | 4 | 17.5 |
| Ширина, см | 8 | 19 |
| Способ нанесения информации | На коробку | На стикер |
