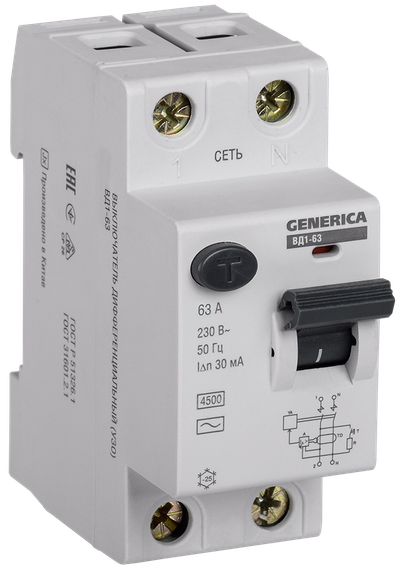

Выключатель дифференциальный (УЗО) ВД1-63 2Р 63А 30мА GENERICA
Основные характеристики
| Номинальный ток, А | 63 |
| Количество полюсов | 2 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | Переменный (AC) |
Описание
Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Индикатор положения главной контактной группы.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Возможность подключения гибким проводником или шиной PIN.
- Условный ток короткого замыкания 4,5кА.
- Монолитная лицевая панель.
- Единый стиль исполнения со всеми устройствами линейки GENERICA.
Особенности конструкции
Технические характеристики
| Номинальный ток, А | 63 |
| Количество полюсов | 2 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | Переменный (AC) |
| Селективная защита | Нет |
| Номин ток, А | 63 |
| Тип монтажа | На DIN-рейку |
| Макс сечение входящего кабеля, мм² | 50 |
| Импульсная прочность, кА | 0,25 |
| Момент затяжки, нм | 2 |
| Мех износостойкость, циклов | 10000 |
| Электр износостойкость, циклов | 4000 |
| Номин раб напряжение, В | 230 |
| Регулировка тока утечки | Нет |
| Номин неоткл диф ток, мА | 0.5 |
| откл способность при коротком замыкании-Icw, кА | 4,5 |
| Ширина по количеству модульных расстояний | 2 |
| Степень защиты - IP | IP20 |
| Режим работы | Продолжительный-S1 |
| Номин условный ток короткого замыкания Icn, А | 4500 |
| Частота | 50 Гц |
| Вес, кг | 0.2 |
| Номин ток утечки, А | 0.03 |
| Частота, Гц | 50 Гц |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 933.86 KB)
Дополнительное фото продукта (JPG, 1.02 MB)
Дополнительное фото продукта (JPG, 741.28 KB)
Дополнительное фото продукта (JPG, 744.92 KB)
Дополнительное фото продукта (JPG, 636.30 KB)
Дополнительное фото продукта (JPG, 758.25 KB)
Дополнительное фото продукта (JPG, 1.11 MB)
Дополнительное фото продукта (JPG, 1.94 MB)
Дополнительное фото продукта (JPG, 597.57 KB)
Дополнительное фото продукта (JPG, 1.33 MB)
Габаритный Чертеж (JPG, 1.96 MB)
Схема Подключения (JPG, 1.95 MB)
Листовка (PDF, 201.87 KB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 48 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056502855 | 4606056502862 |
| Вес брутто, кг | 0.215 | 10.3 |
| Вес нетто, кг | 0.19 | 10 |
| Объем, м^3 | 0.000425 | 0.020387 |
| Длина, см | 8.7 | 37 |
| Высота, см | 8 | 19 |
| Ширина, см | 4.2 | 29 |
| Способ нанесения информации | На коробку | На стикер |
