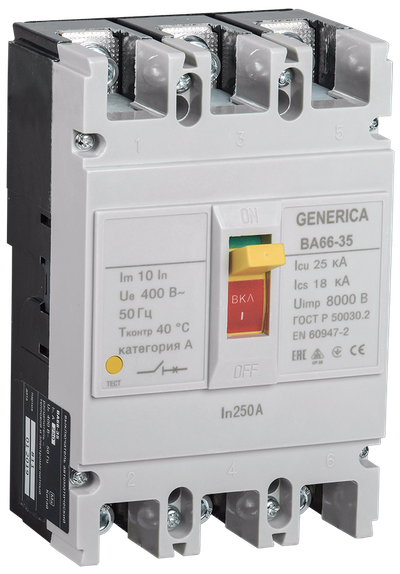

Выключатель автоматический ВА66-35 3Р 250А 25кА GENERICA
Основные характеристики
| Номин ток, А | 250 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 25 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
Описание
Автоматические выключатели ВА66 GENERICA предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400В и на номинальные токи от 16 до 250А.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Автоматические выключатели ВА66 рекомендуются к применению в ВРУ и НКУ.
- Высокие показатели предельной отключающей способности.
- Экономия пространства в силовом щите.
- Стандартная комплектация каждого автоматического выключателя состоит из межфазных перегородок, комплекта винтов и гаек для присоединения проводников.
Технические характеристики
| Номин ток, А | 250 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 25 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
| Номин раб напряжение, В | 400 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 150 |
| Температура эксплуатации, °C | -30...50 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Частота сети, Гц | 50 |
| Ширина, мм | 127.0 |
| Высота, мм | 165.0 |
| Глубина, мм | 70.0 |
| Относительная влажность воздуха | 50% при +40 90% при +20 |
| Наличие электронного расцепителя | Нет |
| Степень защиты - IP | IP30 |
| Уставка электромагнитного расцепителя Im, А | 2500 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин напряжение, В | 400...400 |
| Климатическое исполнение | УХ3 |
| Номин раб наибольшая откл способность Ics, кА | 12 |
| Высота над уровнем моря, м | 2000 |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Номин продолжительный ток Iu, А | 250 |
| Диапазон уставки тока расцепления, А | 2500 |
| Подходит для монтажа на DIN-рейку | Нет |
| Мех износостойкость, циклов | ≥ 7000 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Режим работы | Продолжительный |
| Тип элемента управления | Тумблер |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Возможность установки индикатора откл | Нет |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| С расцеплением под напряжением | Да |
| Уставка теплового расцепителя, А | 250 |
| Электр износостойкость, циклов | ≥ 1000 |
| Степень защиты зажимов IP | IP00 |
| Моторный привод - дополнительно | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 2.22 MB)
Дополнительное фото продукта (JPG, 1.71 MB)
Дополнительное фото продукта (JPG, 1.68 MB)
Дополнительное фото продукта (JPG, 1.17 MB)
Дополнительное фото продукта (JPG, 791.33 KB)
Дополнительное фото продукта (JPG, 1.18 MB)
Дополнительное фото продукта (JPG, 1.88 MB)
Дополнительное фото продукта (JPG, 1.15 MB)
Дополнительное фото продукта (JPG, 533.88 KB)
Листовка (PDF, 166.71 KB)
Схема Подключения (JPG, 1.95 MB)
Габаритный Чертеж (JPG, 1.99 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 12 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056554625 | 4606056554632 |
| Вес брутто, кг | 1.75 | 21 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.002986 | 0.035834 |
| Длина, см | 17.4 | 46 |
| Высота, см | 13.3 | 19 |
| Ширина, см | 11.4 | 41 |
| Способ нанесения информации | На стикер | На стикер |
