Зажим ответвительный изолированный ЗОИ 25-95/25-95 GENERICA
Основные характеристики
| Номин поперечное сечение переходной секции, мм² | 25...95 |
| Номин поперечное сечение ответвления, мм² | 25...95 |
| Тип соединения | Прочее |
| Номинальное сечение главного провода, SE, мм² | 25...95 |
| Номинальное поперечное сечение ответвления, SM / RM, мм² | 25...95 |
Описание

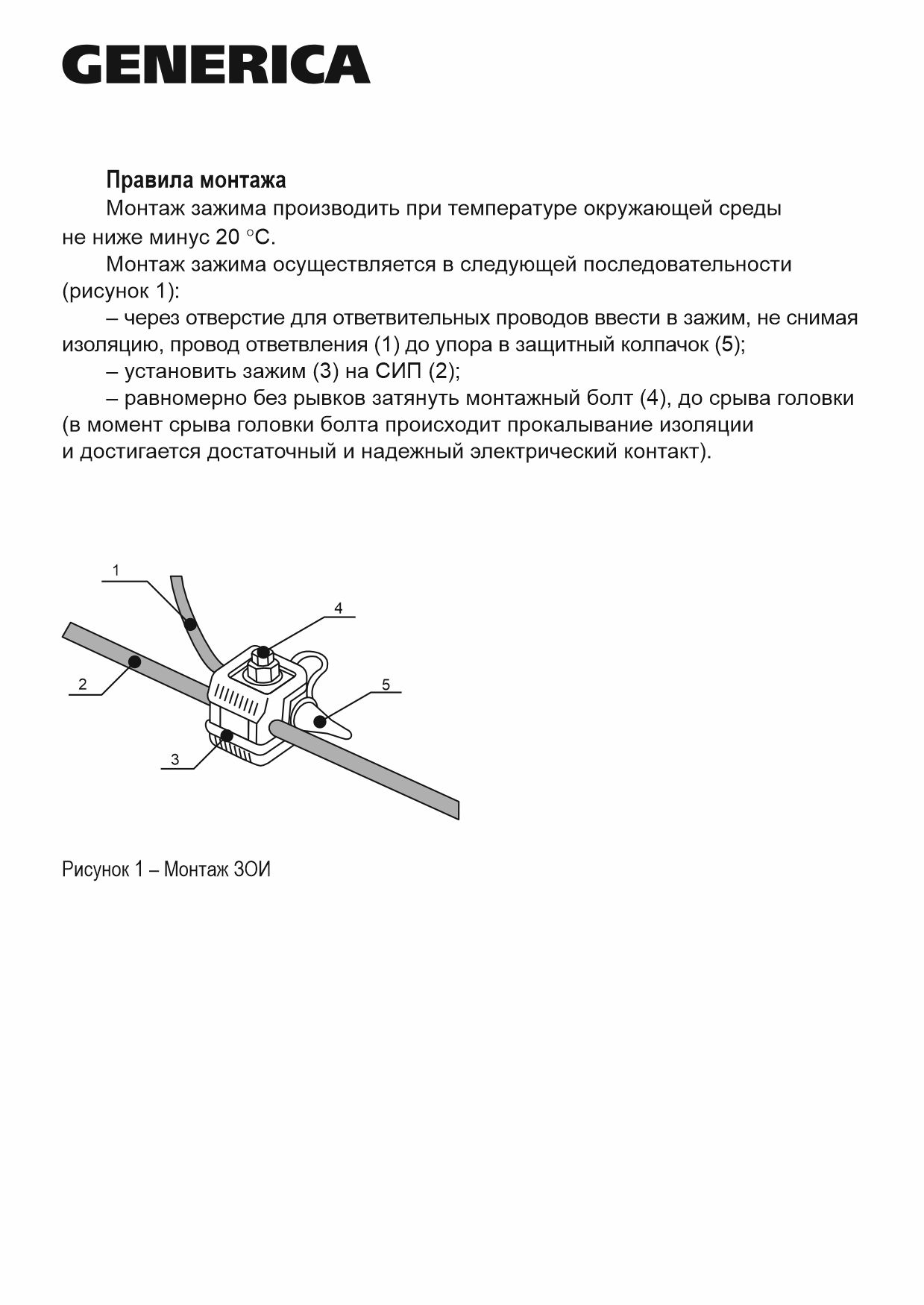

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
- При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Технические характеристики
| Номин поперечное сечение переходной секции, мм² | 25...95 |
| Номин поперечное сечение ответвления, мм² | 25...95 |
| Тип соединения | Прочее |
| Номинальное сечение главного провода, SE, мм² | 25...95 |
| Номинальное поперечное сечение ответвления, SM / RM, мм² | 25...95 |
| Тип изделия/компонента | Сжим ответвительный |

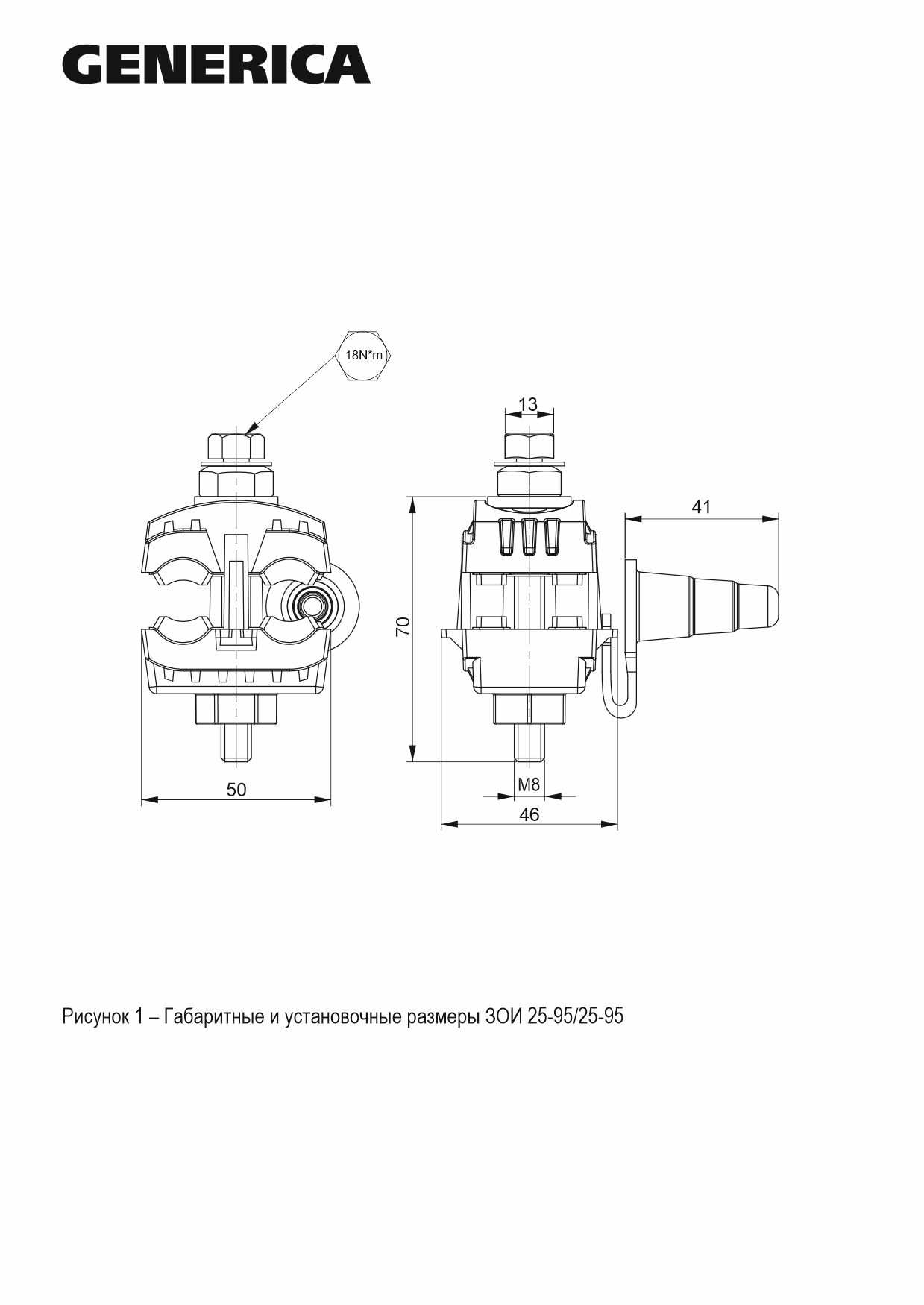

| Длина, мм | 46 |
| Вес, кг | 0,149 |
| Со срывной головкой болта | Да |
| Ширина, мм | 50 |
| Момент срыва головки болта при монтаж каб линий, Нм | 18 |
| Номин ток зажима, А | 190 |
| Номин напряжение изоляции Ui, В | 6000 |
| Момент срыва головки болта при монтаже, Нм | 18 |
| Момент срыва головки болта при монтаже СИП, Нм | 18 |
| Высота, мм | 70.0 |
| Номин напряжение, В | 400 |
| Температура эксплуатации, °C | -60...80 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 18 | 72 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056488692 | 4606056488708 |
| Вес брутто, кг | 2.5 | 10 |
| Вес нетто, кг | 2.43 | 9.72 |
| Объем, м^3 | 0.005436 | 0.021744 |
| Длина, см | 36 | 44 |
| Высота, см | 4 | 13 |
| Ширина, см | 30 | 38 |
| Способ нанесения информации | На стикер | На стикер |
