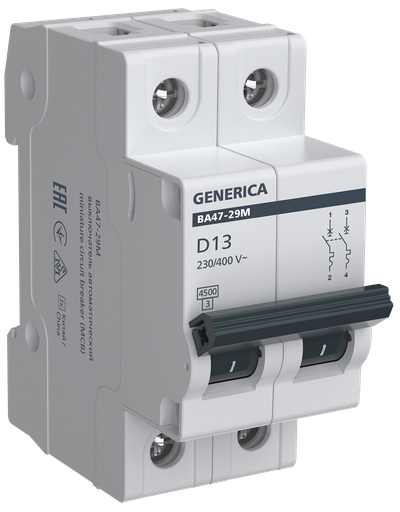

Автоматический выключатель ВА47-29М 2P 13А 4,5кА D GENERICA
Основные характеристики
| Номин ток, А | 13.0 |
| Количество полюсов | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий ряд характеристик и номинальных токов.
- Одновременное подключение до двух дополнительных контактов.
- Возможность опломбировки.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
| Номин ток, А | 13.0 |
| Количество полюсов | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 7.0 |
| Наличие электромагнитного расцепителя | Да |
| Частота, Гц | 50 |
| Отключение нейтрали | Нет |
| Климатическое исполнение | УХЛ4 |
| Ширина по количеству модульных расстояний | 2 |
| Отключающая способность по EN 60898, кА | 4,5 |
| Степень защиты - IP | IP20 |
| Тип монтажной рейки | IEK_V0000022 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 4.5 |
| Наличие электронного расцепителя | Нет |
| Тип подключения | Винтовое соединение |
| Электр износостойкость, циклов | 4000 |
| Наличие взрывозащиты | IEK_V0000020 |
| Рабочая температура окружающей среды, °C | -40...70 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 4.5 |
| Количество силовых полюсов | EV000599 |
| Номин напряжение изоляции Ui, В | 415 |
| Наличие дифференциального расцепителя | Нет |
| Общ количество полюсов | 1 |
| Класс защиты от поражения электрическим током | 0 |
| Режим работы | Продолжительный-S1 |
| Наличие теплового расцепителя | Да |
| Тип монтажа | EV004369 |
| Возможна дополнит комплектация | Да |
| Количество защищенных полюсов | 2 |
| Ремонтопригодность | Нет |
| Сфера применения | IEK_V0000012 |
| Макс сечение входящего кабеля, мм² | 25 |
| Вес одного полюса, кг | 0,085 |
| Возможность присоединения шин | PIN (штырь) |
| Мех износостойкость, циклов | 10000 |
| Частота, Гц | 50 |
| Номинальный ток, А | 13 |
Документация
Сертификаты
Декларация ТР ЕАЭС (PDF, 711.76 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат ТР ТС (PDF, 998.12 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ЕАЭС (PDF, 157.08 KB)
Отказное письмо ТР ТС ЭМС (PDF, 250.54 KB)
Сертификат ТР ТС (PDF, 998.12 KB)
Сертификат ТР ТС (PDF, 998.12 KB)
Сертификат ТР ТС (PDF, 2.39 MB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 72 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084424270 | 4610084424287 | 4610084424294 |
| Вес брутто, кг | 0.206 | 1.5 | 13.26 |
| Вес нетто, кг | 0.18 | 1.08 | 12.96 |
| Объем, м^3 | 0.000216 | 0.001489 | 0.021533 |
| Длина, см | 7.5 | 22.2 | 53.5 |
| Высота, см | 8 | 7.8 | 17.5 |
| Ширина, см | 3.6 | 8.6 | 23 |
| Способ нанесения информации | На изделие | На стикер | На коробку |
