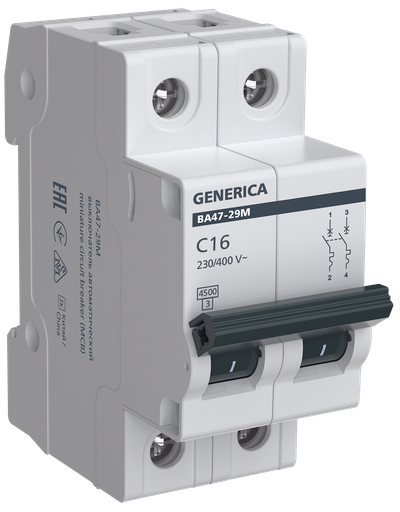

Автоматический выключатель ВА47-29М 2P 16А 4,5кА C GENERICA
Основные характеристики
| Номинальный ток, А | 16.0 |
| Номинальное рабочее напряжение, В | 400 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 4,5 |
| Количество полюсов | 2 |
Описание
Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий ряд характеристик и номинальных токов.
- Одновременное подключение до двух дополнительных контактов.
- Возможность опломбировки.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
| Номинальный ток, А | 16.0 |
| Номинальное рабочее напряжение, В | 400 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 4,5 |
| Количество полюсов | 2 |
| Тип напряжения | Переменный (AC) |
| Сфера применения | Бытовое |
| Наличие электронного расцепителя | Нет |
| Подходит для установки заподлицо | Да |
| Вес одного полюса, кг | 0,085 |
| Рабочая температура окружающей среды, °C | -40...50 |
| Количество защищенных полюсов | 2 |
| Общ количество полюсов | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Сечение многожильного гибкого провода, мм² | 1...25 |
| Наличие теплового расцепителя | Да |
| Макс сечение входящего кабеля, мм² | 25 |
| Климатическое исполнение | УХЛ4 |
| Частота, Гц | 50 |
| Возможность присоединения шин | PIN (штырь) |
| Класс токоограничения | 3 |
| Наличие электромагнитного расцепителя | Да |
| Тип подключения | Винтовое соединение |
| Наличие дифференциального расцепителя | Нет |
| Потери энергии, Вт | 7.0 |
| Тип монтажа | на DIN-рейку |
| Степень защиты - IP | IP20 |
| Мех износостойкость, циклов | 10000 |
| Режим работы | Продолжительный-S1 |
| Наличие взрывозащиты | Без взрывозащиты |
| Возможна дополнит комплектация | Нет |
| Ширина по количеству модульных расстояний | 2 |
| Ремонтопригодность | Нет |
| Тип расцепителя | Тепловой, электромагнитный |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 4.5 |
| Электр износостойкость, циклов | 4000 |
| Отключение нейтрали | Нет |
| Сечение одножильного жёсткого провода, мм² | 1...25 |
| Класс защиты от поражения электрическим током | 0 |
| Тип монтажной рейки | ТН-35 |
| С задержкой | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 4.5 |
Документация
Сертификаты
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 037 (PDF, 3.24 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 157.08 KB)
Сертификат 004 (PDF, 998.12 KB)
Сертификат 004 (PDF, 2.39 MB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 72 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084405149 | 4610084405156 | 4610084405163 |
| Вес брутто, кг | 0.179 | 1.075 | 12.9 |
| Вес нетто, кг | 0.18 | 1.05 | 12.96 |
| Объем, м^3 | 0.000293 | 0.001758 | 0.021096 |
| Длина, см | 7.5 | 22.2 | 54 |
| Высота, см | 8 | 7.8 | 17 |
| Ширина, см | 3.6 | 8.6 | 23 |
| Способ нанесения информации | На изделие | На стикер | На коробку |
