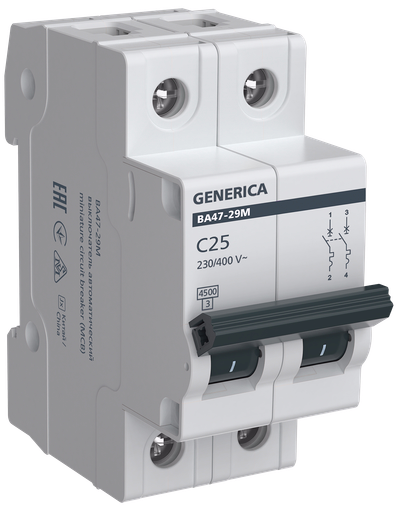

Автоматический выключатель ВА47-29М 2P 25А 4,5кА C GENERICA
Основные характеристики
| Номинальный ток, А | 25.0 |
| Номинальное рабочее напряжение, В | 400 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 4,5 |
| Количество полюсов | 2 |
Описание
Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий ряд характеристик и номинальных токов.
- Одновременное подключение до двух дополнительных контактов.
- Возможность опломбировки.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
| Номинальный ток, А | 25.0 |
| Номинальное рабочее напряжение, В | 400 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 4,5 |
| Количество полюсов | 2 |
| Тип напряжения | Переменный (AC) |
| Сфера применения | Бытовое |
| Сечение многожильного гибкого провода, мм² | 1...25 |
| Частота, Гц | 50 |
| Возможность присоединения шин | PIN (штырь) |
| Ремонтопригодность | Нет |
| Количество защищенных полюсов | 2 |
| Наличие дифференциального расцепителя | Нет |
| Макс сечение входящего кабеля, мм² | 25 |
| Возможна дополнит комплектация | Нет |
| Климатическое исполнение | УХЛ4 |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 4.5 |
| Мех износостойкость, циклов | 10000 |
| Тип монтажной рейки | ТН-35 |
| Тип расцепителя | Тепловой, электромагнитный |
| Режим работы | Продолжительный-S1 |
| Отключение нейтрали | Нет |
| Тип подключения | Винтовое соединение |
| Наличие электромагнитного расцепителя | Да |
| С задержкой | Нет |
| Общ количество полюсов | 2 |
| Класс защиты от поражения электрическим током | 0 |
| Рабочая температура окружающей среды, °C | -40...50 |
| Подходит для установки заподлицо | Да |
| Наличие теплового расцепителя | Да |
| Ширина по количеству модульных расстояний | 2 |
| Потери энергии, Вт | 9.0 |
| Электр износостойкость, циклов | 4000 |
| Степень защиты - IP | IP20 |
| Наличие электронного расцепителя | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 4.5 |
| Сечение одножильного жёсткого провода, мм² | 1...25 |
| Класс токоограничения | 3 |
| Вес одного полюса, кг | 0,085 |
| Тип монтажа | на DIN-рейку |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат 004 (PDF, 998.12 KB)
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Декларация 037 (PDF, 3.24 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 157.08 KB)
Сертификат 004 (PDF, 2.39 MB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 72 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084405200 | 4610084405217 | 4610084405224 |
| Вес брутто, кг | 0.183 | 1.1 | 13.2 |
| Вес нетто, кг | 0.18 | 1.08 | 12.96 |
| Объем, м^3 | 0.000293 | 0.001758 | 0.021096 |
| Длина, см | 7.5 | 22.2 | 54 |
| Высота, см | 8 | 7.8 | 17 |
| Ширина, см | 3.6 | 8.6 | 23 |
| Способ нанесения информации | На изделие | На стикер | На коробку |
