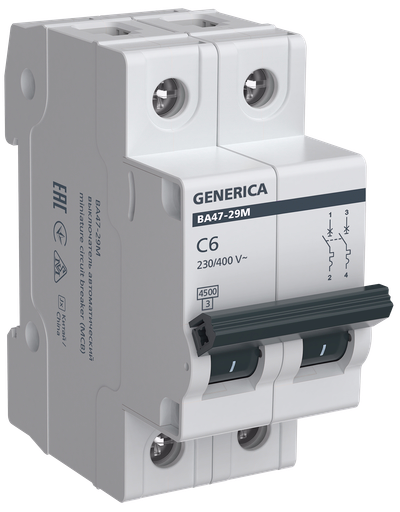

Автоматический выключатель ВА47-29М 2P 6А 4,5кА C GENERICA
Основные характеристики
| Номинальный ток, А | 6.0 |
| Номинальное рабочее напряжение, В | 400 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 4,5 |
| Количество полюсов | 2 |
Описание
Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий ряд характеристик и номинальных токов.
- Одновременное подключение до двух дополнительных контактов.
- Возможность опломбировки.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
| Номинальный ток, А | 6.0 |
| Номинальное рабочее напряжение, В | 400 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 4,5 |
| Количество полюсов | 2 |
| Тип напряжения | Переменный (AC) |
| Сфера применения | Бытовое |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Общ количество полюсов | 2 |
| Наличие дифференциального расцепителя | Нет |
| Возможность присоединения шин | PIN (штырь) |
| С задержкой | Нет |
| Тип монтажа | на DIN-рейку |
| Режим работы | Продолжительный-S1 |
| Электр износостойкость, циклов | 4000 |
| Сечение многожильного гибкого провода, мм² | 1...25 |
| Макс сечение входящего кабеля, мм² | 25 |
| Частота, Гц | 50 |
| Тип монтажной рейки | ТН-35 |
| Климатическое исполнение | УХЛ4 |
| Мех износостойкость, циклов | 10000 |
| Подходит для установки заподлицо | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 4.5 |
| Потери энергии, Вт | 6.0 |
| Ремонтопригодность | Нет |
| Тип расцепителя | Тепловой, электромагнитный |
| Возможна дополнит комплектация | Нет |
| Класс защиты от поражения электрическим током | 0 |
| Наличие теплового расцепителя | Да |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие электронного расцепителя | Нет |
| Наличие электромагнитного расцепителя | Да |
| Ширина по количеству модульных расстояний | 2 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 4.5 |
| Тип подключения | Винтовое соединение |
| Степень защиты - IP | IP20 |
| Класс токоограничения | 3 |
| Сечение одножильного жёсткого провода, мм² | 1...25 |
| Вес одного полюса, кг | 0,085 |
| Отключение нейтрали | Нет |
| Рабочая температура окружающей среды, °C | -40...50 |
| Количество защищенных полюсов | 2 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Декларация 037 (PDF, 3.24 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 157.08 KB)
Сертификат 004 (PDF, 2.39 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат 004 (PDF, 998.12 KB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 72 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084405088 | 4610084405095 | 4610084405101 |
| Вес брутто, кг | 0.181 | 1.083 | 13 |
| Вес нетто, кг | 0.18 | 1.08 | 12.96 |
| Объем, м^3 | 0.000293 | 0.001758 | 0.021096 |
| Длина, см | 7.5 | 22.2 | 54 |
| Высота, см | 8 | 7.8 | 17 |
| Ширина, см | 3.6 | 8.6 | 23 |
| Способ нанесения информации | На изделие | На стикер | На коробку |
