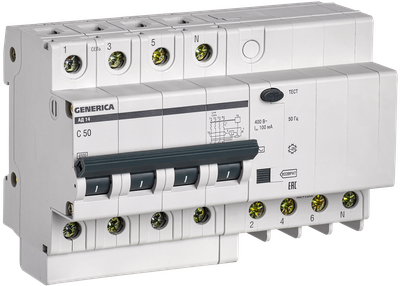

Дифференциальный автомат АД14 4Р 50А 100мА GENERICA
Артикул:
Основные характеристики
| Номин ток, А | 50 |
| Количество полюсов | 4 |
| Номин ток утечки, А | 0,1 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
Описание
Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – защиту от перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 50 |
| Количество полюсов | 4 |
| Номин ток утечки, А | 0,1 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230/400 |
| Ширина по количеству модульных расстояний | 7,4 |
| Класс токоограничения | 3 |
| Степень защиты - IP | IP20 |
| Отключающая способность по IEC 61009-1, А | 4500 |
| Тип монтажа | на DIN-рейку |
| Количество защищенных полюсов | 4 |
| Общ количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Частота | 50 Гц |
| Наличие дифференциального расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Отключение нейтрали | Да |
| Тип расцепителя | Тепловой, электромагнитный |
| Макс сечение входящего кабеля, мм² | 25 |
| Наличие электромагнитного расцепителя | Да |
| Тип подключения | Винтовое соединение |
| Номинальная диф наибольшая вкл и откл способность, А | 4500 |
| Наличие теплового расцепителя | Да |
| Монтажная глубина - ниши, мм | 75 |
| Отключающая способность по EN 60898, кА | 4,5 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 24 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056574067 | 4606056574074 | 4606056574081 |
| Вес брутто, кг | 0.638 | 1.913 | 15.3 |
| Вес нетто, кг | 0.31 | 0.93 | 7.92 |
| Объем, м^3 | 0.001344 | 0.003408 | 0.032256 |
| Длина, см | 13.4 | 29.4 | 56 |
| Высота, см | 7.8 | 8.4 | 18 |
| Ширина, см | 9.6 | 13.8 | 32 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
