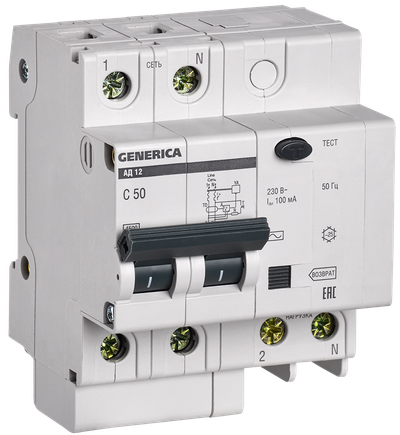

Дифференциальный автоматический выключатель АД12 2Р 50А 100мА GENERICA

Артикул:
Основные характеристики
| Номин ток, А | 50 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,1 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
Описание
Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – защиту от перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.

Особенности конструкции
Технические характеристики
| Номин ток, А | 50 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,1 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Наличие дифференциального расцепителя | Да |
| Тип подключения | Винтовое соединение |
| Отключающая способность по IEC 61009-1, А | 4500 |
| Наличие электронного расцепителя | Нет |
| Наличие электромагнитного расцепителя | Да |
| Наличие теплового расцепителя | Да |
| Номинальная диф наибольшая вкл и откл способность, А | 4500 |
| Степень защиты - IP | IP20 |
| Макс сечение входящего кабеля, мм² | 25 |
| Частота | 50 Гц |
| Отключение нейтрали | Да |
| Класс токоограничения | 3 |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Отключающая способность по EN 60898, кА | 4,5 |
| Количество защищенных полюсов | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Тип расцепителя | Тепловой, электромагнитный |
| Общ количество полюсов | 2 |
| Монтажная глубина - ниши, мм | 75 |
| Тип монтажа | на DIN-рейку |
| Ширина по количеству модульных расстояний | 3,9 |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 037 (PDF, 1.16 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат 004 (PDF, 408.92 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 931.62 KB)
Сертификат 004, 020 (PDF, 2.06 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056573824 | 4606056573831 | 4606056573848 |
| Вес брутто, кг | 0.355 | 1.775 | 14.2 |
| Вес нетто, кг | 0.26 | 1.3 | 11.2 |
| Объем, м^3 | 0.000737 | 0.0031 | 0.029484 |
| Длина, см | 9.6 | 36.9 | 42 |
| Высота, см | 7.8 | 8.4 | 18 |
| Ширина, см | 7.2 | 10 | 39 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
