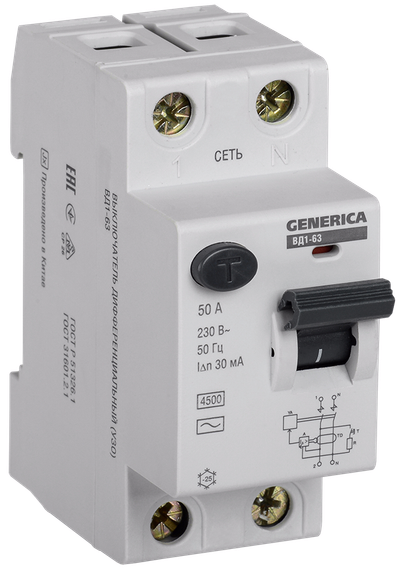

Выключатель дифференциальный (УЗО) ВД1-63 2Р 50А 30мА GENERICA
Основные характеристики
| Номинальный ток, А | 50 |
| Количество полюсов | 2 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | Переменный (AC) |
Описание
Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Индикатор положения главной контактной группы.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Возможность подключения гибким проводником или шиной PIN.
- Условный ток короткого замыкания 4,5кА.
- Монолитная лицевая панель.
- Единый стиль исполнения со всеми устройствами линейки GENERICA.
Особенности конструкции
Технические характеристики
| Номинальный ток, А | 50 |
| Количество полюсов | 2 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | Переменный (AC) |
| Селективная защита | Нет |
| Мех износостойкость, циклов | 10000 |
| Частота | 50 Гц |
| Номин ток, А | 50 |
| Режим работы | Продолжительный-S1 |
| Импульсная прочность, кА | 0,25 |
| Момент затяжки, нм | 2 |
| Номин раб напряжение, В | 230 |
| Макс сечение входящего кабеля, мм² | 50 |
| Номин условный ток короткого замыкания Icn, А | 4500 |
| Тип монтажа | На DIN-рейку |
| Регулировка тока утечки | Нет |
| Ширина по количеству модульных расстояний | 2 |
| Вес, кг | 0.2 |
| откл способность при коротком замыкании-Icw, кА | 4,5 |
| Номин неоткл диф ток, мА | 0.5 |
| Электр износостойкость, циклов | 4000 |
| Степень защиты - IP | IP20 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.09 MB)
Дополнительное фото продукта (JPG, 885.40 KB)
Дополнительное фото продукта (JPG, 768.95 KB)
Дополнительное фото продукта (JPG, 801.13 KB)
Дополнительное фото продукта (JPG, 677.26 KB)
Дополнительное фото продукта (JPG, 952.90 KB)
Дополнительное фото продукта (JPG, 1.03 MB)
Дополнительное фото продукта (JPG, 770.35 KB)
Дополнительное фото продукта (JPG, 2.62 MB)
Дополнительное фото продукта (JPG, 868.79 KB)
Габаритный Чертеж (JPG, 1.96 MB)
Схема Подключения (JPG, 1.95 MB)
Листовка (PDF, 201.87 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 48 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056502817 | 4606056502824 |
| Вес брутто, кг | 0.215 | 10.3 |
| Вес нетто, кг | 0.19 | 10 |
| Объем, м^3 | 0.000425 | 0.020387 |
| Длина, см | 8.7 | 37 |
| Высота, см | 8 | 19 |
| Ширина, см | 4.2 | 29 |
| Способ нанесения информации | На коробку | На стикер |
