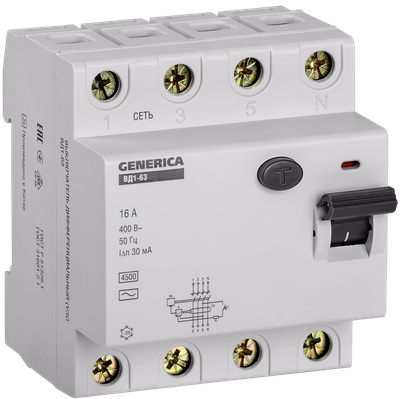

Выключатель дифференциальный (УЗО) ВД1-63 4Р 16А 30мА GENERICA
Основные характеристики
| Номинальный ток, А | 16 |
| Количество полюсов | 4 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | Переменный (AC) |
Описание
Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Индикатор положения главной контактной группы.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Возможность подключения гибким проводником или шиной PIN.
- Условный ток короткого замыкания 4,5кА.
- Монолитная лицевая панель.
- Единый стиль исполнения со всеми устройствами линейки GENERICA.
Особенности конструкции
Технические характеристики
| Номинальный ток, А | 16 |
| Количество полюсов | 4 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | Переменный (AC) |
| Селективная защита | Нет |
| Номин ток, А | 16 |
| Режим работы | Продолжительный-S1 |
| Частота | 50 Гц |
| Номин раб напряжение, В | 400 |
| Регулировка тока утечки | Нет |
| Импульсная прочность, кА | 0,25 |
| Номин условный ток короткого замыкания Icn, А | 4500 |
| Мех износостойкость, циклов | 10000 |
| Макс сечение входящего кабеля, мм² | 50 |
| Вес, кг | 0.2 |
| Степень защиты - IP | IP20 |
| откл способность при коротком замыкании-Icw, кА | 4,5 |
| Тип монтажа | На DIN-рейку |
| Электр износостойкость, циклов | 4000 |
| Момент затяжки, нм | 2 |
| Номин неоткл диф ток, мА | 0.5 |
| Ширина по количеству модульных расстояний | 4 |
| Частота, Гц | 50 Гц |
| Номин ток утечки, А | 0.03 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.37 MB)
Дополнительное фото продукта (JPG, 750.04 KB)
Дополнительное фото продукта (JPG, 1.04 MB)
Дополнительное фото продукта (JPG, 732.83 KB)
Дополнительное фото продукта (JPG, 636.37 KB)
Дополнительное фото продукта (JPG, 1.03 MB)
Дополнительное фото продукта (JPG, 1.02 MB)
Дополнительное фото продукта (JPG, 858.33 KB)
Дополнительное фото продукта (JPG, 2.42 MB)
Дополнительное фото продукта (JPG, 900.38 KB)
Схема Подключения (JPG, 1.96 MB)
Габаритный Чертеж (JPG, 1.96 MB)
Листовка (PDF, 201.87 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056502916 | 4606056502923 |
| Вес брутто, кг | 0.358 | 8.6 |
| Вес нетто, кг | 0.2 | 8.2 |
| Объем, м^3 | 0.000758 | 0.018183 |
| Длина, см | 8.7 | 33 |
| Высота, см | 8 | 19 |
| Ширина, см | 4.2 | 29 |
| Способ нанесения информации | На коробку | На стикер |
