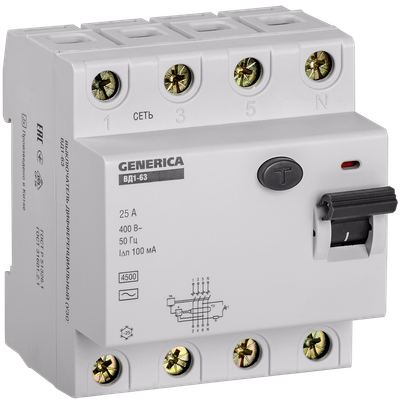

Выключатель дифференциальный (УЗО) ВД1-63 4Р 25А 100мА GENERICA
Основные характеристики
| Номинальный ток, А | 25 |
| Количество полюсов | 4 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.10 |
| Тип тока утечки | Переменный (AC) |
Описание
Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Индикатор положения главной контактной группы.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Возможность подключения гибким проводником или шиной PIN.
- Условный ток короткого замыкания 4,5кА.
- Монолитная лицевая панель.
- Единый стиль исполнения со всеми устройствами линейки GENERICA.
Особенности конструкции
Технические характеристики
| Номинальный ток, А | 25 |
| Количество полюсов | 4 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.10 |
| Тип тока утечки | Переменный (AC) |
| Селективная защита | Нет |
| Номин напряжение, В | 400 |
| Степень защиты - IP | IP20 |
| Импульсная прочность, кА | 0,25 |
| Макс сечение входящего кабеля, мм² | 50 |
| Ширина по количеству модульных расстояний | 4 |
| откл способность при коротком замыкании-Icw, кА | 4,5 |
| Номин неоткл диф ток, мА | 50.0 |
| Мех износостойкость, циклов | 10000 |
| С регулировкой задержки | Нет |
| Электр износостойкость, циклов | 4000 |
| Возможна дополнит комплектация | Нет |
| Тип монтажа | На DIN-рейку |
| Момент затяжки, нм | 2 |
| Режим работы | Продолжительный-S1 |
| Регулировка тока утечки | Нет |
| Номин раб напряжение, В | 400 |
| Номин условный ток короткого замыкания Icn, А | 4500 |
| Условный номин ток короткого замыкания Iq, кА | 4,5 |
| Вес, кг | 0.4 |
| Номин ток, А | 25 |
| Частота | 50 Гц |
| Кратковременная задержка срабатывания | Нет |
| Частота, Гц | 50 Гц |
| Номин ток утечки, А | 0.10 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.49 MB)
Дополнительное фото продукта (JPG, 857.32 KB)
Дополнительное фото продукта (JPG, 1.31 MB)
Дополнительное фото продукта (JPG, 722.41 KB)
Дополнительное фото продукта (JPG, 703.29 KB)
Дополнительное фото продукта (JPG, 1.11 MB)
Дополнительное фото продукта (JPG, 1.41 MB)
Дополнительное фото продукта (JPG, 858.46 KB)
Дополнительное фото продукта (JPG, 2.30 MB)
Дополнительное фото продукта (JPG, 855.26 KB)
Габаритный Чертеж (JPG, 1.96 MB)
Листовка (PDF, 201.87 KB)
Схема Подключения (JPG, 1.96 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056729672 | 4606056729689 |
| Вес брутто, кг | 0.308 | 7.4 |
| Вес нетто, кг | 0.277 | 6.66 |
| Объем, м^3 | 0.000651 | 0.015628 |
| Длина, см | 9 | 47 |
| Высота, см | 7.6 | 17.5 |
| Ширина, см | 8 | 19 |
| Способ нанесения информации | На коробку | На стикер |
