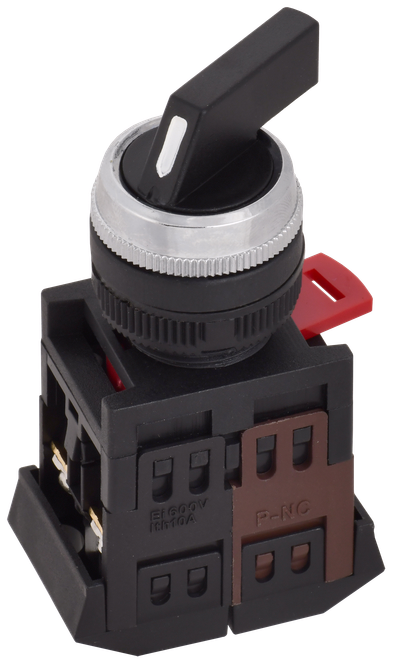

Переключатель АLС-22 черный длин. рукоят. 2 фиксированных положения I-O NO+NC GENERICA
Основные характеристики
| Обозначение положений | 0-1 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Особенности конструкции
Технические характеристики
| Обозначение положений | 0-1 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 1 |
| С нейтральной позицией - ОТКЛ | Да |
| Электр износостойкость, млн циклов | 0,3 |
| Тип ручки - доп устройства | Длинная ручка |
| Степень защиты - IP передняя сторона | IP40 |
| Номинальная способность к присоединению, мм² | 2х2,5 |
| Высота, мм | 50.0 |
| Температура эксплуатации, °C | -10...40 |
| В сборе в корпусе | Нет |
| Тип изделия/компонента | Пакетный переключатель |
| Подходит для промежуточного монтажа | Да |
| Фиксация положения переключателя | Да |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220; 440 |
| Конструкция прибора | Встраиваемое устройство |
| С возвратом в нейтральное положение | Нет |
| Диаметр отверстия, мм | 22.0 |
| Номин продолжительный ток Iu, А | 7.5 |
| Номин рабочий ток Ie при AC-15 230 В, А | 7,5 |
| Подходит для монтажа на передней стенке | Нет |
| Кол-во позиций переключения | 2 |
| Подходит для установки в распредел платы | Да |
| Номин напряжение изоляции Ui, В | 660 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип выключателя | Переключатель ВКЛ/ОТКЛ |
| Ширина, мм | 30.0 |
| Номин напряжение постоян тока - DC, В | 440 |
| Цвет | Черный |
| Подходит для напольного монтажа | Нет |
| Глубина, мм | 87.0 |
| Номин раб напряжение AC контактов, В | 110; 230; 400; 660 |
| Функции переключателя | Многоступенчатый переключатель |
| Класс защиты от поражения электрическим током | II |
| Номин рабочий ток Ie при АС-15 400 В, А | 4,5 |
| Степень защиты - IP сторона контактов | IP00 |
| Макс допустимое раб напряжение Ue AC, В | 660 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Декларация 037 (PDF, 327.17 KB)
Сертификат 004 (PDF, 198.06 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Сертификат ТР ТС (PDF, 2.12 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Декларация 037 (PDF, 1.71 MB)
Сертификат 004 (PDF, 2.84 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056096972 | 4606056096989 |
| Вес брутто, кг | 0.611 | 12.22 |
| Вес нетто, кг | 0.19 | 3.8 |
| Объем, м^3 | 0.000363 | 0.038253 |
| Длина, см | 11 | 32.5 |
| Высота, см | 3 | 22 |
| Ширина, см | 11 | 53.5 |
| Способ нанесения информации | На стикер | На стикер |
