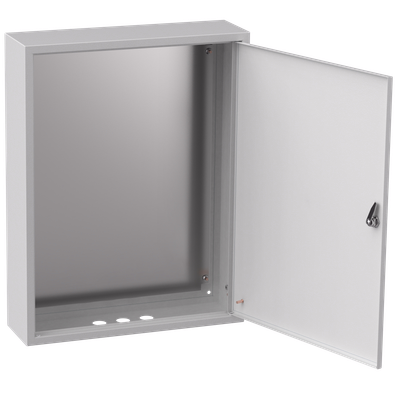

Корпус металлический ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 GENERICA
Артикул:
Основные характеристики
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.
Металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа, транспортировки и хранения.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | ≤ 630 |
| Номер цвета RAL | 7035 |
| Толщина двери или крышки шкафа, мм | 0,6 |
| Материал корпуса | Сталь |
| Вид установки | Навесной |
| Макс статическая нагрузка на дверь / оболочку, Н | 8/104 |
| Ввод кабеля | Снизу |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Вес, кг | 7,0 |
| Подходит для применения вне помещений | Нет |
| Толщина стенки шкафа, мм | 0.8 |
| Тип монтажа | Поверхностного монтажа |
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Тип дверцы - люка | Одинарный/единичный |
| Температура эксплуатации, °C | -60...40 |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Возможно расширение | Нет |
| Подходит для использ вне помещений-уличный | Нет |
| Монтажная глубина - ниши, мм | - |
| Наличие замка в двери | Да |
| Цвет | Серый |
| Количество модулей | - |
| С монтажной платой | Да |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Декларация 025 (PDF, 4.97 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отрицательное решение (PDF, 428.43 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056821048 | 4606056821048 |
| Вес брутто, кг | 9.2 | 9.2 |
| Вес нетто, кг | 7 | 7 |
| Объем, м^3 | 0.053856 | 0.053856 |
| Длина, см | 65.5 | 66 |
| Высота, см | 16.5 | 16 |
| Ширина, см | 51 | 51 |
| Способ нанесения информации | На стикер | На стикер |
