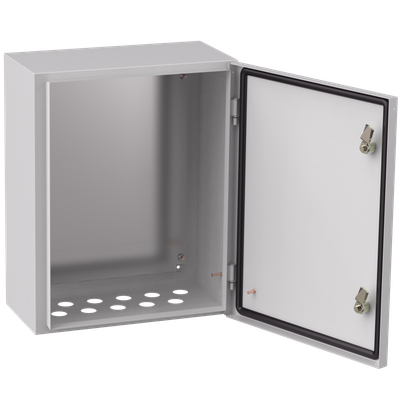

Корпус металлический ЩМП-2-0 (500х400х220мм) У2 IP54 GENERICA
Основные характеристики
| Высота, мм | 500 |
| Ширина, мм | 400 |
| Глубина, мм | 220 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У2 |
Описание
Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.
Сварной металлический корпус со съемной оцинкованной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. На дверце полиуретановый уплотнитель и пылевлагонепроницаемый замок для обеспечения степени защиты IP54.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа, транспортировки и хранения.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Высота, мм | 500 |
| Ширина, мм | 400 |
| Глубина, мм | 220 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У2 |
| Номинальный ток, А | ≤ 630 |
| Номер цвета RAL | 7035 |
| Вид установки | Навесной |
| Подходит для использ вне помещений-уличный | Да |
| Температура эксплуатации, °C | -40...40 |
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Тип монтажа | Поверхностного монтажа |
| Цвет | Серый |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Макс статическая нагрузка на дверь / оболочку, Н | 10/35 |
| Возможно расширение | Нет |
| Ввод кабеля | Снизу |
| Вес, кг | 8,40 |
| Материал корпуса | Сталь |
| Монтажная глубина - ниши, мм | - |
| Тип дверцы - люка | Одинарный/единичный |
| Подходит для применения вне помещений | Да |
| Количество модулей | - |
| Наличие замка в двери | Да |
| Толщина двери или крышки шкафа, мм | 1 |
| Толщина стенки шкафа, мм | 1.0 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 28.72 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Декларация 025 (PDF, 1.86 MB)
Декларация 025 (PDF, 4.97 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 410.91 KB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отрицательное решение (PDF, 428.43 KB)
Сертификат добровольный (PDF, 314.11 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056821062 | 4606056821062 |
| Вес брутто, кг | 9 | 9 |
| Вес нетто, кг | 9 | 9 |
| Объем, м^3 | 0.048093 | 0.048093 |
| Длина, см | 51 | 51 |
| Высота, см | 23 | 23 |
| Ширина, см | 41 | 41 |
| Способ нанесения информации | На стикер | На стикер |
