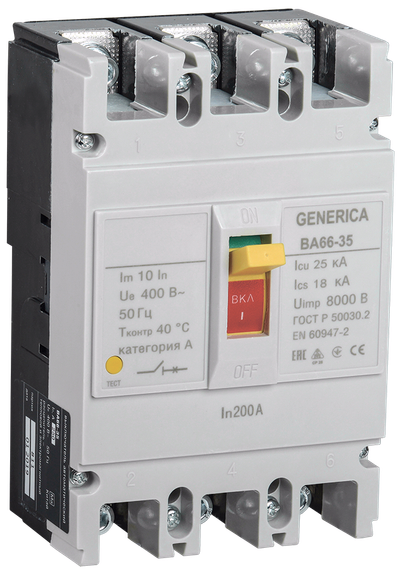

Выключатель автоматический ВА66-35 3Р 200А 25кА GENERICA
Основные характеристики
| Номин ток, А | 200 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 25 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
Описание
Автоматические выключатели ВА66 GENERICA предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400В и на номинальные токи от 16 до 250А.
Преимущества
- Автоматические выключатели ВА66 рекомендуются к применению в ВРУ и НКУ.
- Высокие показатели предельной отключающей способности.
- Экономия пространства в силовом щите.
- Стандартная комплектация каждого автоматического выключателя состоит из межфазных перегородок, комплекта винтов и гаек для присоединения проводников.
Технические характеристики
| Номин ток, А | 200 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 25 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
| Номин раб напряжение, В | 400 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 150 |
| Температура эксплуатации, °C | -30...50 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Частота сети, Гц | 50 |
| Ширина, мм | 127.0 |
| Высота, мм | 165.0 |
| Глубина, мм | 70.0 |
| Уставка теплового расцепителя, А | 200 |
| Номин продолжительный ток Iu, А | 200 |
| Возможность установки индикатора откл | Нет |
| Моторный привод - дополнительно | Да |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Относительная влажность воздуха | 50% при +40 90% при +20 |
| Уставка электромагнитного расцепителя Im, А | 2000 |
| Климатическое исполнение | УХ3 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Режим работы | Продолжительный |
| Номин раб наибольшая откл способность Ics, кА | 12 |
| Мех износостойкость, циклов | ≥ 7000 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Диапазон уставки тока расцепления, А | 2000 |
| Наличие электронного расцепителя | Нет |
| Степень защиты - IP | IP30 |
| С расцеплением под напряжением | Да |
| Тип элемента управления | Тумблер |
| Подходит для монтажа на DIN-рейку | Нет |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Номин напряжение, В | 400...400 |
| Высота над уровнем моря, м | 2000 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Электр износостойкость, циклов | ≥ 1000 |
| Степень защиты зажимов IP | IP00 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 2.23 MB)
Дополнительное фото продукта (JPG, 1.80 MB)
Дополнительное фото продукта (JPG, 1.51 MB)
Дополнительное фото продукта (JPG, 1.09 MB)
Дополнительное фото продукта (JPG, 765.67 KB)
Дополнительное фото продукта (JPG, 1.11 MB)
Дополнительное фото продукта (JPG, 1.75 MB)
Дополнительное фото продукта (JPG, 1.20 MB)
Дополнительное фото продукта (JPG, 753.86 KB)
Схема Подключения (JPG, 1.95 MB)
Габаритный Чертеж (JPG, 1.99 MB)
Листовка (PDF, 166.71 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 12 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056554601 | 4606056554618 |
| Вес брутто, кг | 1.75 | 21 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.002986 | 0.035834 |
| Длина, см | 17.4 | 46 |
| Высота, см | 13.3 | 19 |
| Ширина, см | 11.4 | 41 |
| Способ нанесения информации | На стикер | На стикер |
