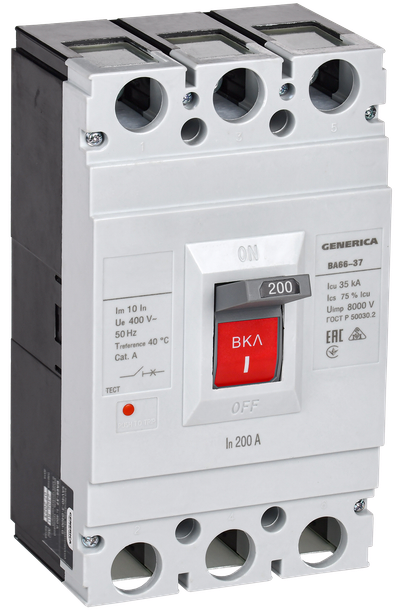

Выключатель автоматический ВА66-37 3Р 200А 35кА GENERICA
Артикул:
Основные характеристики
| Номин ток, А | 200 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 35 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
Описание
Автоматические выключатели ВА66 GENERICA предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400В и на номинальные токи от 16 до 630А.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Автоматические выключатели ВА66 рекомендуются к применению в ВРУ и НКУ.
- Высокие показатели предельной отключающей способности.
- Экономия пространства в силовом щите.
- Стандартная комплектация каждого автоматического выключателя состоит из межфазных перегородок, комплекта винтов и гаек для присоединения проводников.
Технические характеристики
| Номин ток, А | 200 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 35 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
| Номин раб напряжение, В | 400/415/690 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 150 |
| Температура эксплуатации, °C | -30...50 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Частота сети, Гц | 50/60 |
| Ширина, мм | 150.0 |
| Высота, мм | 257.0 |
| Глубина, мм | 107.5 |
| Степень защиты зажимов IP | IP00 |
| Наличие электронного расцепителя | Нет |
| Степень защиты - IP | IP30 |
| Группа механического исполнения | M1 |
| Номин напряжение изоляции Ui, В | 690 |
| Подходит для монтажа на DIN-рейку | Нет |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Монтаж на DIN-рейку | Нет |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Высота над уровнем моря, м | 2000 |
| Механич износостойкость без обслуживания, циклов | 4000 |
| С расцеплением под напряжением | Да |
| Уставка теплового расцепителя, А | 200 |
| Диапазон уставки тока расцепления, А | 2000 |
| Номин раб наибольшая откл способность Ics, кА | 26 |
| Вид подключения главной электрич цепи | Прочее |
| Дополнит оборудование входящее в поставку | Прочее |
| Моторный привод - дополнительно | Да |
| Вес, кг | 4.600 |
| Режим работы | Продолжительный |
| Уставка электромагнитного расцепителя Im, А | 10 In |
| Номин напряжение, В | 690...690 |
| Электр износостойкость, циклов | 1000 |
| Номин наиб вкл способность Icm при AC 440 В, кА | 90 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Климатическое исполнение | УХЛ 3.1 |
| Номин продолжительный ток Iu, А | 200 |
| Номин кратковрем выдерж в течении 1 с ток Icw, кА | 45 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Тип элемента управления | Тумблер |
| Электр износостойкость без обслуживания при АС 440В, циклов | 1000 |
