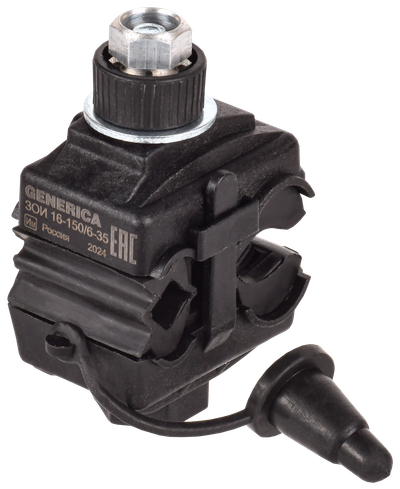

Зажим ответвительный изолированный ЗОИ 16-150/6-35 GENERICA
Новинка
Артикул:
Основные характеристики
| Номин поперечное сечение переходной секции, мм² | 16...150 |
| Номин поперечное сечение ответвления, мм² | 6...35 |
| Тип соединения | Винтовое соединение |
| Номинальное сечение главного провода, SE, мм² | 16...150 |
| Номинальное поперечное сечение ответвления, SM / RM, мм² | 6...35 |
Описание
Зажимы ЗОИ ТМ GENERICA предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Корпус зажима выполнен из стеклоармированного полиамида и устойчив к УФ излучению.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- Надежность
- Простой монтаж
- Для визуального отличия от иных прокалывающих зажимов, уплотнитель выполнен в ярком цвете
Технические характеристики
| Номин поперечное сечение переходной секции, мм² | 16...150 |
| Номин поперечное сечение ответвления, мм² | 6...35 |
| Тип соединения | Винтовое соединение |
| Номинальное сечение главного провода, SE, мм² | 16...150 |
| Номинальное поперечное сечение ответвления, SM / RM, мм² | 6...35 |
| Тип изделия/компонента | Зажим изолированный |
| Номин напряжение изоляции Ui, В | 6000 |
| Высота, мм | 87.0 |
| Температура эксплуатации, °C | -60...50 |
| Номин напряжение, В | 1000 |
| Длина, мм | 53 |
| Момент срыва головки болта при монтаже, Нм | 13,5 |
| Ширина, мм | 38 |
| Вес, кг | 0,097 |
| Со срывной головкой болта | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 100 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН |
| Штрихкод | 4610084739015 | 4610084739022 |
| Вес брутто, кг | 0.107 | 10.727 |
| Вес нетто, кг | 0.091 | 9.1 |
| Объем, м^3 | 0.000191 | 0.0191 |
| Длина, см | 11.5 | 34.8 |
| Высота, см | 4 | 16.1 |
| Ширина, см | 10 | 34 |
| Способ нанесения информации | На стикер | На стикер |
